OGRANICZNIK PRZEPIĘĆ AXON-VIDEO-TWIST
AXON-VIDEO-TWIST przeznaczony jest do ochrony przeciwprzepięciowej kamer i rejestratorów analogowych w systemach CCTV wykorzystujących skrętkę komputerową do przesyłu sygnału wizyjnego
Urządzenie jest rozbudowanym elementem ochronnym zawierającym dwustopniowe zabezpieczenie
Pierwszy stopień wykorzystuje wysokoprądowe elementy gazowe, ogranicza przepięcia pojawiające się pomiędzy linią transmisyjną a PE i odprowadza ładunek zakłócający do ziemi
Stopień drugi zawiera szybkie elementy półprzewodnikowe, które eliminują przepięcia mogące wystąpić pomiędzy przewodami w linii transmisyjnej

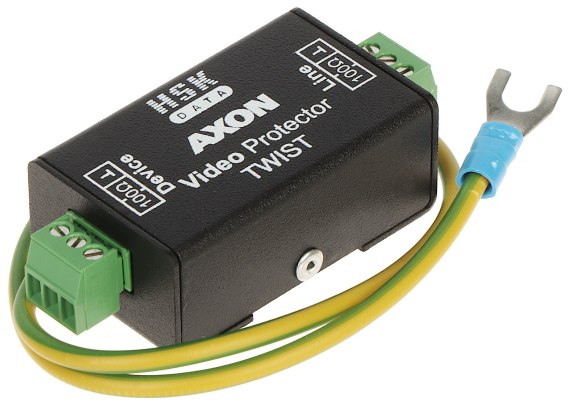

AXON-VIDEO-TWIST posiada metalową, ekranującą obudowę

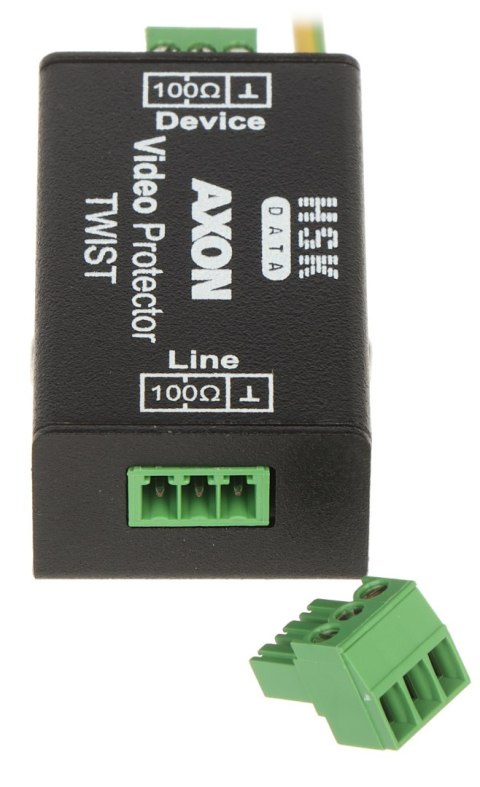

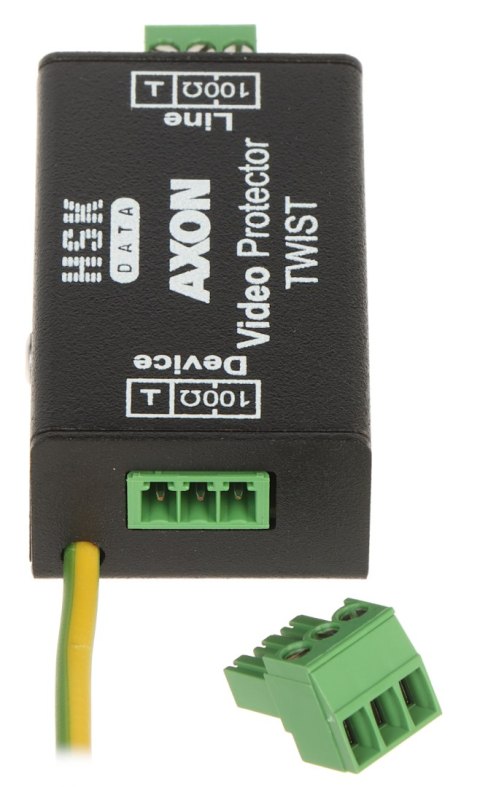

Jako elementy łączeniowe zastosowano odłączane złącza zaciskowe
Zaciski "100 Ω" służą do podłączenia sygnałowej pary przewodów w skrętce, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa lub kontynuacja ekranu dla kabli FTP
Zacisk dodatkowy nie jest fabrycznie połączony z uziemieniem

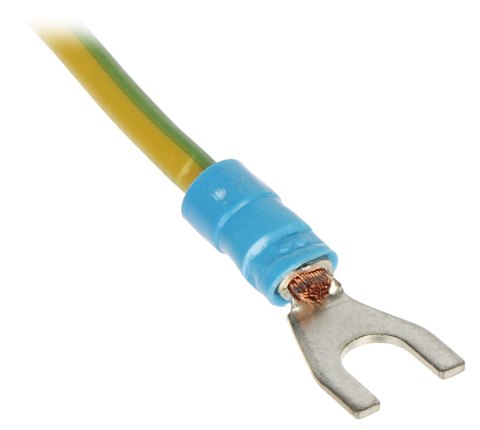

Przewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudową
Urządzenie jest ochronnikiem niesymetrycznym

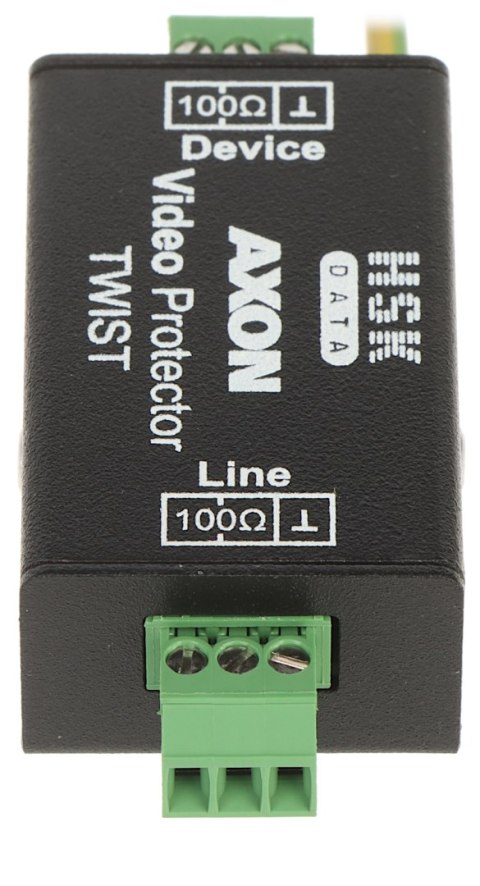

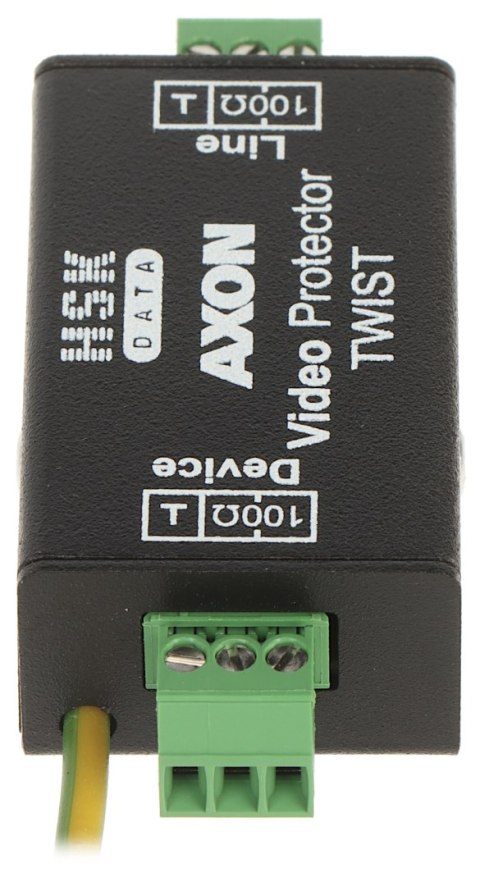

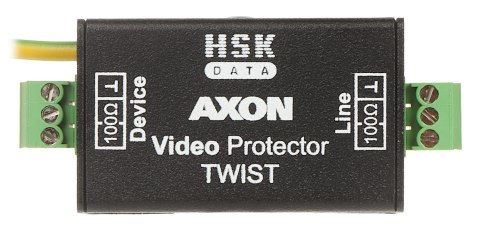

Linię transmisyjną podłączamy do zacisków "Line" natomiast chronione urządzenie do złącza "Device". Należy także pamiętać, że warunkiem poprawnej pracy ochronnika jest podłączenie go do sprawnego uziemienia lub przewodu PE

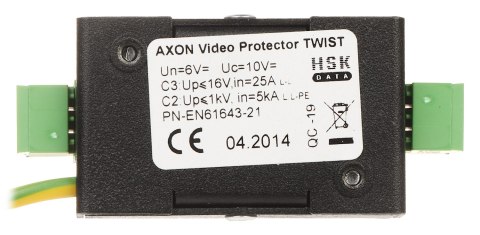

| Standard: |
|
| Napięcie znamionowe: | 6 V |
| Napięcie maksymalne: | 10 V |
| Nominalny prąd wyładowczy (linia-linia) [C3]: | 25 A - 10/1000 µs |
| Nominalny prąd wyładowczy (linia-uziemienie) [C2]: | 5 kA - 8/20 µs |
| Napięcie protekcji Up linia-linia dla prądu znaminowego [C3]: | ≤ 16 V - 1 kV/µs |
| Napięcie ochrony linia-uziemienie [C2]: | ≤ 1000 V - 1.2 kV / 50 µs |
| Impedancja szeregowa linii: | ≤ 2 Ω |
| Pasmo przenoszenia: | 0 MHz ... 30 MHz |
| Złącza: | 2x potrójny zacisk śrubowy odłączany, 1.5 mm², rozstaw 3.5 mm |
| Parametry ochrony: | Zgodne z PN-EN61643-21 |
| Obudowa: | Metalowa, czarna |
| Waga: | 0,07 kg |
| Wymiary: | 69 x 32 x 20 mm |
| Gwarancja: | 3 lata |
