SWITCH POE DO 17 KAMER IP ATTE IPUPS-17-11-R5U0

SWITCH POE DO 17 KAMER IP ATTE IPUPS-17-11-R5U0

• Najważniejsze cechy i funkcje:
• możliwość buforowego zasilania 17 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość transmisji danych na 280m (w trybie Long Range)
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• do 65W mocy na porcie PoE IN/OUT
• do 40W mocy na pozostałych portach PoE
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność modułu zasilacza (90%)
• dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
• łatwy i szybki serwis instalacji dzięki modułowej budowie
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
• miejsce na 2 akumulatory 18Ah
• główne przepusty kablowe z tyłu obudowy
• dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy
• wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
• grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
• obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
• możliwość zachowania zapasu kabli wewnątrz obudowy

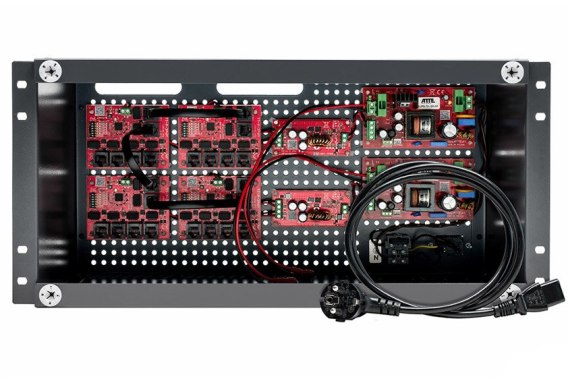

• W skład zestawu wchodzą:
• 1x obudowa ABOX-R5U0
• 2x zasilacz AUPS-70-120-OF
• 2x przetwornica ASUC-100-480-OF
• 4x switch xPoE-6-11-OF
• 1x dodatki (4x wsuwka do akumulatora, kabel zasilający, komplet śrub M6 do montażu w szafie RACK)
• Uwagi:
• brak akumulatorów w zestawie

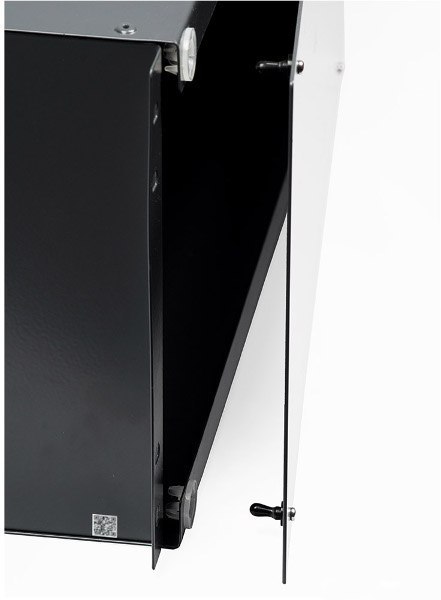

• pokrywa obudowy - aby ściągnąć pociągnij pokrywę do siebie (PULL)
• pokrywa obudowy - aby zamontować "wciśnij" pokrywę naprowadzając czarne uchwyty do białych gniazd montażowych
• Dane techniczne:
• Porty LAN
• 18 portów RJ45 10/100Mbps
• (17xLAN+PoE, 1xUplink)
• Obsługiwane odbiorniki PoE (standard / moc max)
• 802.3af - do 15,4W LAN_1...LAN_5
• 802.3at - do 30W LAN_1...LAN_5
• PoE PASSIVE - do 65W LAN_5 / do 40W LAN_1...LAN_4
• Wyjścia PoE (standard / tryb zasilania)
• LAN_1...LAN_5
• PoE PASSIVE, mode B (4,5+) (7,8-)
• Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
• LAN_1...LAN_4
• 0,75A / elektroniczny (auto-powrót)
• LAN_5
• 1,25A / elektroniczny (auto-powrót)
• Mikroprzełączniki SW1
• przełącznik 1 "MODE"
• tryb pracy switcha
• przełączniki 2...6 "PoE ON/OFF"
• zasilanie PoE na portach LAN_1...LAN_5
• Tryb pracy "Standard"
• przełącznik 1 "MODE" w pozycji OFF
• LAN_1...LAN_6 - zasięg do 100m (10/100Mbps)
• Tryb pracy "Long Range"
• przełącznik 1 "MODE" w pozycji ON
• LAN_1...LAN_4 - zasięg do 280m (10Mbps)
• LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)
• Zasilacz sieciowy (rodzaj / typ)
• impulsowy SMPS / 2x AUPS-70-120-OF
• Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)
• 9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)
• Zabezpieczenie termiczne zasilacza
• TSD (thermal shutdown) 130°C, wymaga restartu
• Zakres napięcia wejściowego zasilaczy / zabezpieczenie wejścia
• 180...240VAC / T3,15A bezpiecznik topikowy F1
• Moc wyjściowa zasilaczy (ciągła)
• 2 x 72W (144W) współdzielone dynamicznie z ładowaniem akumulatorów (priorytet ma wyjście zasilania)
• Sprawność zasilaczy
• 90% @120W
• Napięcie wyjściowe zasilaczy
• 12V +/-15%
• Napięcie wyjściowe PoE (zasilanie kamer)
• 48V +/- 2%
• Akumulatory / miejsce w obudowie
• 2x akumulator 12V (żelowy lub AGM) / 2x18Ah
• Prąd ładowania pojedynczego akumulatora
• 1A/2A (wybierane zworą JP1)
• Zabezpieczenie obwodu akumulatora
• F6,3A bezpiecznik topikowy F2
• Zabezpieczenie akumulatora
• Odłączenie akumulatora przy napięciu poniżej 10,2V
• Wyjścia sygnalizacji zasilacza / obciążalność / typ
• OUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor)
• Montaż obudowy
• szafa RACK 19", śruby M6 (w zestawie)
• Montaż urządzeń wewnątrz obudowy
• systemowe otworowanie 4,8mm w rastrze 10,8mm
• Zakres temperatur pracy
• 10°C...+40°C

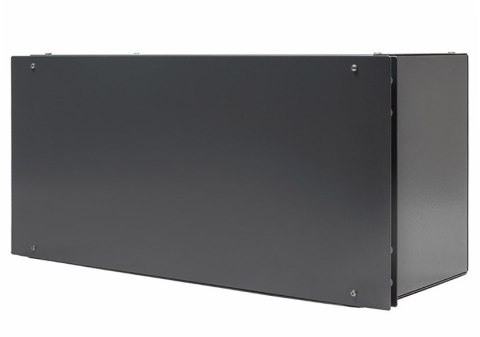

• Obudowa (typ / materiał / kolor / przepusty kablowe)
• ABOX-R5U0 / metalowa / RAL 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej
• Wymiary / masa netto / stopień ochrony
• 5U 180mm (440x220x180mm) / 3,5kg / IP20

• Model: IPUPS-17-11-R5U0
• Rodzaj obudowy: Rack
• Typ switcha: Niezarządzalny
• Porty FastEthernet: 18
• Liczba portów POE: 17
• Port konsoli: Nie
• Prędkość transmisji switch: -
• Architektura switch: Fast Ethernet
• Obsługa PoE (Power over Ethernet): Tak
• Liczba portów: 17 szt.
• Przepustowość urządzenia: 1 Gb/s
