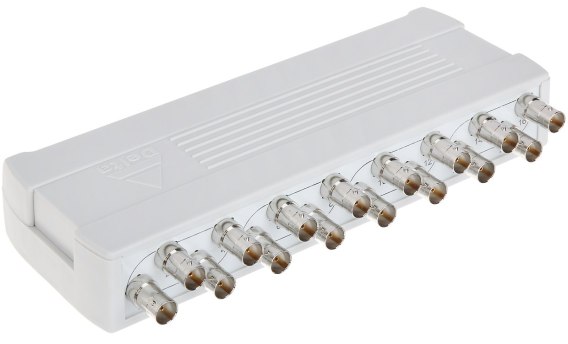

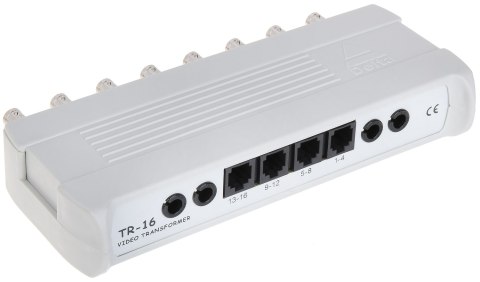

TR-16 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej
Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne

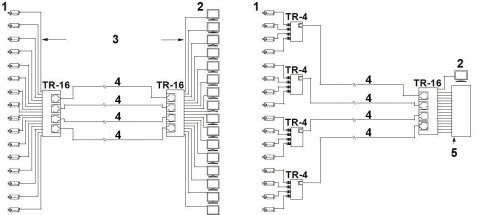

Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia
Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-)
Odwrotne połączenie spowoduje zakłócenia obrazu
Standard: |
- AHD - 5 Mpx,
- HD-CVI - 8 Mpx 4K UHD,
- HD-TVI - 8 Mpx 4K UHD,
- CVBS - PAL, NTSC
|
Rodzaj urządzenia: |
Pasywne |
Liczba kanałów: |
16 szt. Wideo |
Zasięg wideo: |
- 250 m @ 720p - UTP kat. 5e
- 150 m @ 1080p - UTP kat. 5e
- 400 m @ CVBS - PAL, NTSC - UTP kat. 5e
|
Napięcie we/wy 75Ω (CVBS): |
1 Vpp |

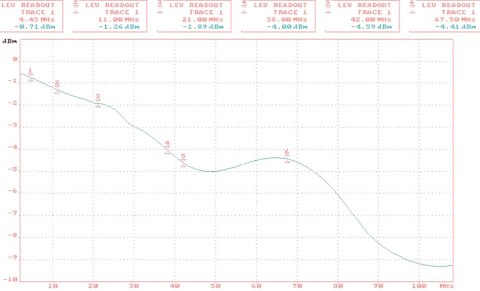

Tłumienie: |
- 4.43 MHz @ 0.71 dB
- 11 MHz @ 1.26 dB
- 21 MHz @ 1.89 dB
- 38 MHz @ 4.00 dB
- 42 MHz @ 4.59 dB
- 67.5 MHz @ 4.41 dB
|
CMRR (dB @ 5MHz): |
50 dB |
Impedancja złącza koncentrycznego: |
75 Ω |
Impedancja złącza symetrycznego: |
100 Ω |
Typ złącza koncentrycznego: |

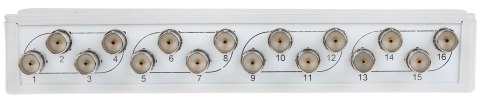

16 x BNC Gniazdo proste |
Typ złącza symetrycznego: |

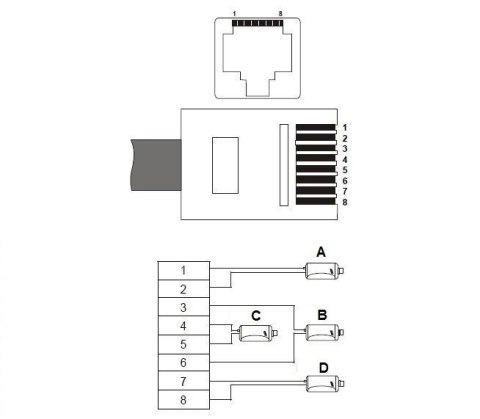

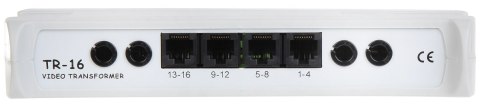

16 x Zaciski kablowe / 4 x RJ-45 (8-pin, 4 pary) Gniazdo |
Temperatura pracy: |
-50 °C ... 55 °C |
Dopuszczalna względna wilgotność otoczenia: |
< 95 % |
Waga: |
0.336 kg |
Wymiary: |
213 x 36 x 101 mm |
Gwarancja: |
3 lata |
Producent / Marka: |
DELTA |
CE
Instrukcja PL
